Из опыта "малобюджетной" макрофотосьемки коллекционных экземпляров (очерк А.С.Тилли)

Жужелица Rhopalostyla virgata, сфотографированная на описанной установке

Далеко не все энтомологи (а тем более энтомологи-любители) имеют серьезную аппаратуру типа тринокуляров или световолоконных осветителей - не только по финансовым соображениям, но и по причине невозможности добыть их в провинции. А часто возникает необходимость определения собранного материала, что для специалиста возможно сделать по фотографии, используя возможности Интернет. Предлагаю конструкцию установки, собранной при минимальных денежных вложениях и дающей вполне "достойные" результаты (конечно, несколько уступающие по качеству "фирменным"). Используется давно известный принцип макросьемки с применением насадочных линз, в качестве которых здесь выступают обьективы от пленочной фотоаппаратуры.

Основные особенности конструкции:

• - Ось "фотоаппарат - обьект" расположена горизонтально. Я отказался от традиционной вертикально схемы по той причине, что мой старенький МБС-1 (купленый мной более 30 лет назад в уже БУ-шном состоянии) имеет сработанный кремальерный механизм и при манипуляции с фотоаппаратом происходило микроскопическое сползание блока с тубусом МБС (пытался сделать сьемочный блок по рекомендации К.В.Макарова).В следующем варианте, когда пытался использовать кремальерный блок от микроскопа, все равно возникали вибрации при различных манипуляциях. Остановился на жесткой фиксации фотоаппарата при горизонтальной оси аппарат - обьект сьемки, все микросотрясения исчезли.
• - Фиксацию блока с обьектом и осветителей построил на магнитном принципе. Идея этого великолепно-простого приема была подсказана моим хорошим приятелем К.К. Кутлубаевым (он же собрал и блок питания для самодельных светодиодных осветителей, и был постоянным консультантом в вопросах, связанных с электрикой конструкции).
• - Самодельные светодиодные осветители.

Фото 1.

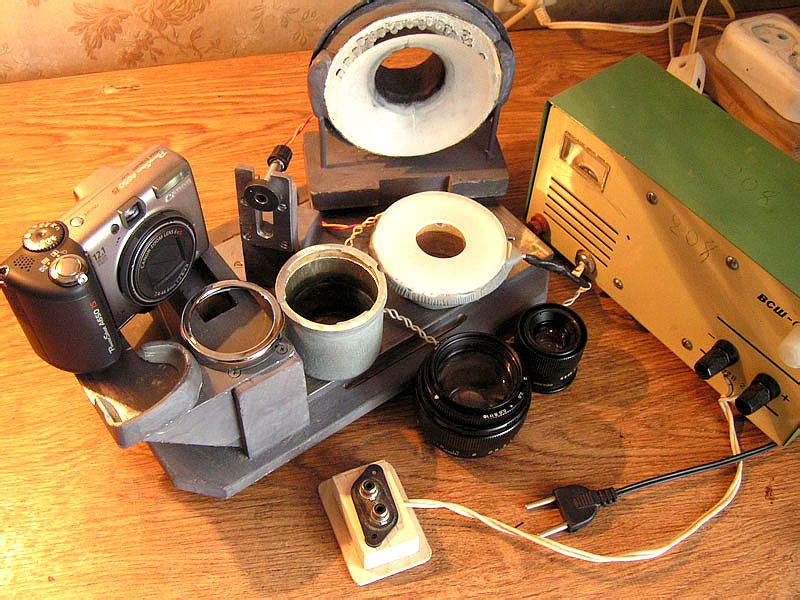

Конструкция в разобранном виде показана на фото 1.

Из покупного я использовал:

• - Фотоаппарат Canon PowerShot A650 IS.В принципе подойдет любой, отвечающий требованиям: приличная матрица, наличие крепежного устройства (куда будет крепиться тубус с дополнительными обьективами), обязательное наличие режима ручной фокусировки и, желательно, поворотный дисплей для удобства фотографирования,
• - Обьективы "Вега - 11У" (2,8-50) от фотоувеличителя (купил на фоторазвале в Самаре за 40 рублей) - влезают обьекты до 6-7 мм величиной (причем видна микроскульптура ндкр!) и "МС Юпитер - 9" (2-85) - позволяет фотографировать жуков до 20 мм величиной (презент друга). Причем манипуляции с диафрагмой или с выдвижением линз дополнительных обьективов приводят только к уменьшению фотографируемого поля. Более крупных насекомых можно успешно фотографировать просто в режиме макросьемки .
• - Светодиоды белого света с направленным излучением, каждый на 3-3,5 V и на 20 милиампер (8 руб. за штуку)
• - Расходные материал: крафт-бумага (в нее заворачивают бандероли на почте) - прочная, прекрасно пропитывается эпоксидкой, из нее выклеены корпуса осветителей и насадочный тубус для крепления дополнительных обьективов, эпоксидная смола и эпоксилин (используется в сантехнических работах для временного ремонта труб). Остальное - по мелочи.

Фото 2.

Основные блоки конструкции:

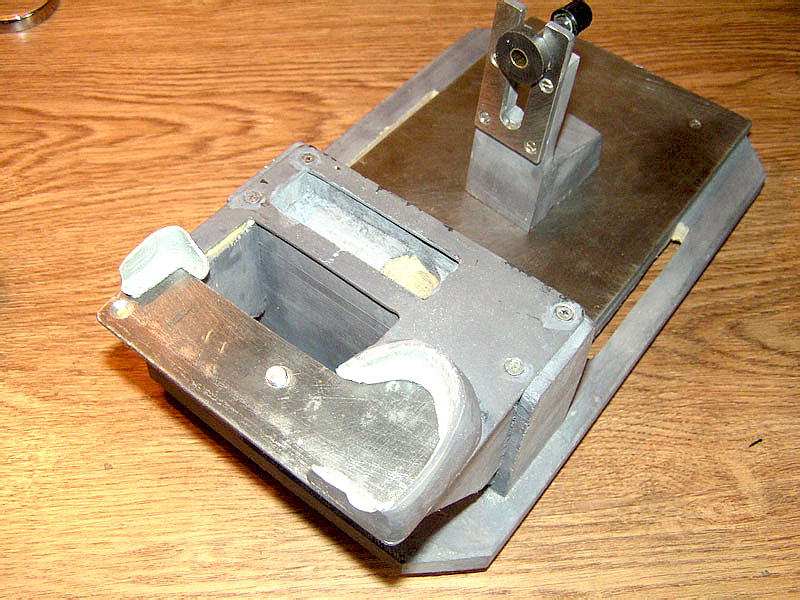

• 1. Основание и крепежный блок для фотоаппарата (фото 2). На основании закреплена шлифованная стальная пластина, к которой примагничиваются осветитель и блок для крепления обьекта сьемки. Для надежного крепления фотоаппарата при его закреплении на основании, из эпоксилина были вылеплены бортики (изолирующий материал при лепке - полиэтиленовый пакет). При наличии этих бортиков аппарат сразу встает на свое место и его крепеж осуществляется болтом очень просто и быстро и надежно, без люфтов.

  Фото 3.





  Фото 4.

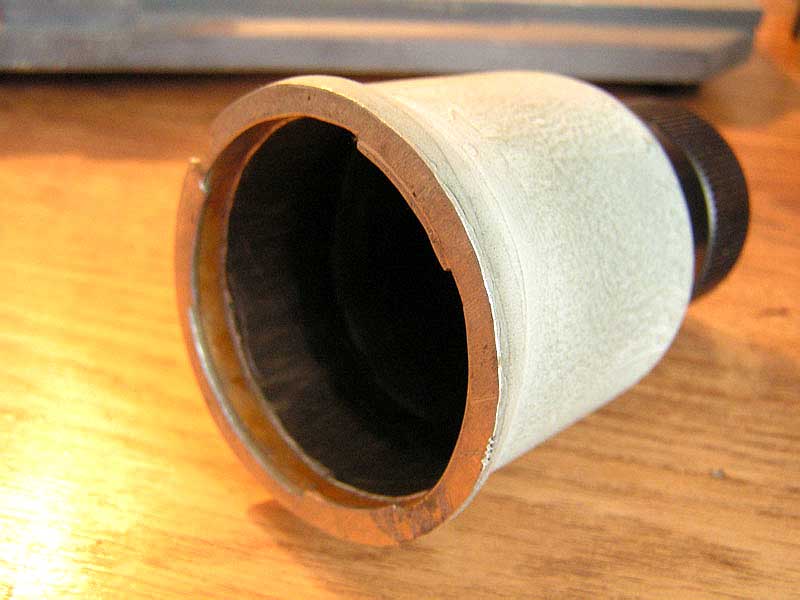

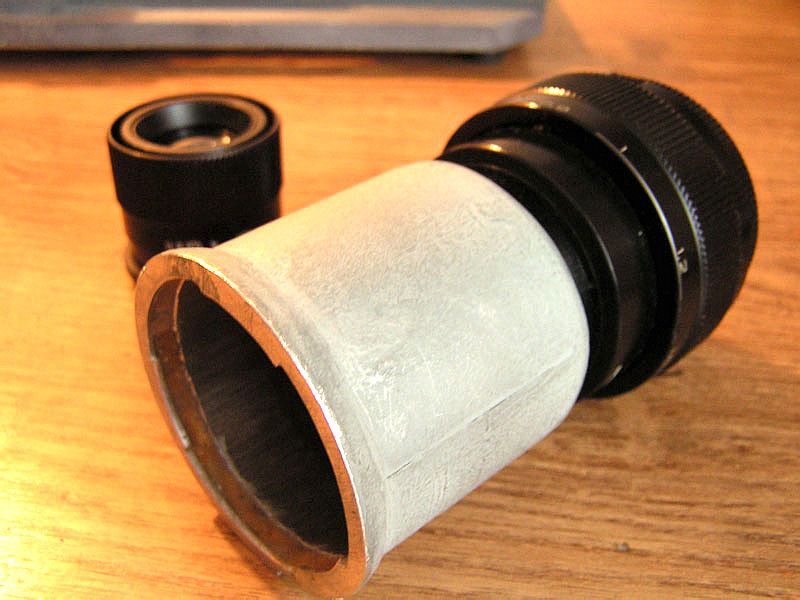

• 2. Тубус для крепления дополнительных обьективов (фото 3, 4). Основа взята от подходящего по размерам корпуса от использованного дезодоранта, усилена несколькими слоями крафт-бумаги на эпоксидном клее. С одного конца тубуса был приклеено соответствующее марке аппарата байонетное кольцо (выпилено лобзиком пилкой для металла из дюралевой пластины - работа тонкая, необходимо сделать все необходимые предварительные построения) и место склейки усилено эпоксилином. С другой стороны тубуса вклеивается переходное кольцо для дополнительного обьектива. Причем надо постараться сделать так, чтобы при максимально выдвинутом штатном обьективе расстояние между ним и задней стороной кольца было минимальным (я клал лист бумаги на штатный обьектив и крепил кольцо на тубусе).

  Фото 5.





  Фото 6.

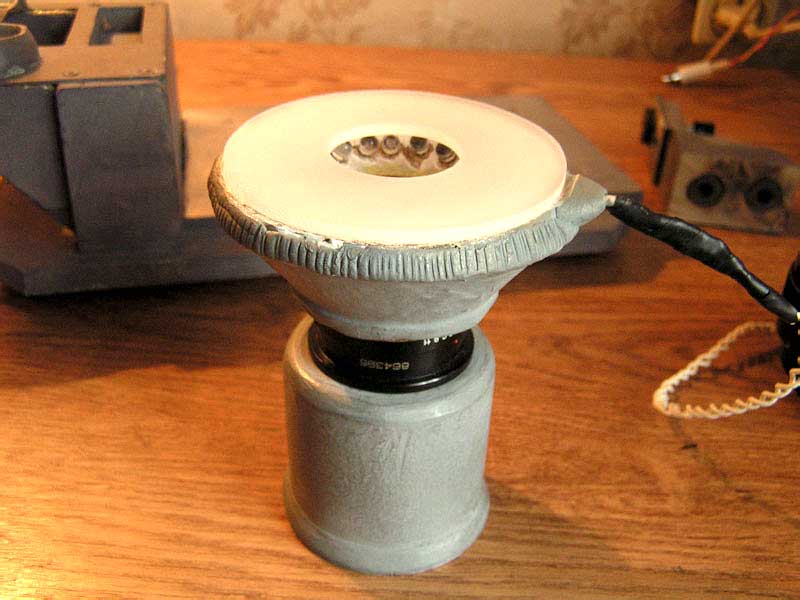

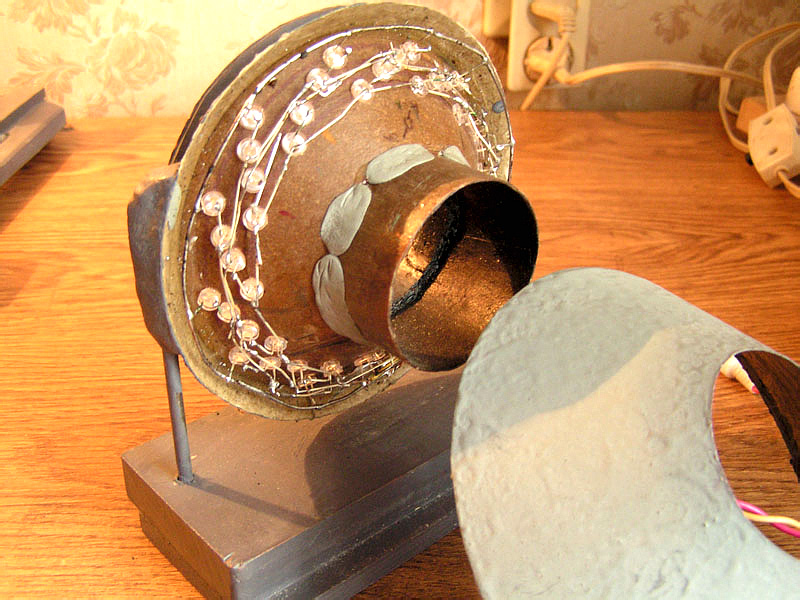

• 3. Осветители. Для "Веги" расстояние до снимаемого обьекта обьекта (максимальная резкость) оказалось равно 20 мм, поэтому пришлось придумывать осветитель, надевающийся на обьектив (фото 5). В результате получилось очень удобно - передвигая осветитель по корпусу обьектива, можно фокусировать световое пятно в нужном месте на обьекте. На этот осветитель пошло 24 светодиода, попарно я их соединил последовательно, а пары - параллельно. В результате требования к блоку питания : 6-6,5 вольта напряжения и сила тока 500 милиампер. Тут есть варианты - если соединить последовательно по 3 светодиода, а тройки запараллелить , то потребуется блок питания на 9 вольт, по 4 - на 12 вольт. (Крайне важно соблюдать полярность!). То-есть можно плясать от имеющегося блока питания. Для осветителя под "Юпитер" ушло 48 светодиодов (фото 6) - спаял два контура как в малом осветителе так, чтобы было опять 6 вольт (но сила тока уже 1 ампер), чтобы использовать на оба осветителя один блок питания. Конус для корпусов осветителей рассчитывался таким образом, чтобы свет фокусировался в том месте, где обьект прорисовывается на дисплее аппарата с максимальной четкостью ( для "Веги" это 20мм от передней линзы, для "Юпитера" - 80 мм). Крышки для осветителей надо делать сьемными, чтобы корпус не ломать в случае необходимого ремонта. Необходимо сделать рассеиватели света (я сделал из молочного оргстекла), иначе на блестящем жуке будут видны все светодиоды. Второй осветитель стоит на стальной пластине и для его фиксации я в дне высверлил отверстия под два магнита (от ненужных динамиков соответствующего размера) и вклеил их заподлицо с основанием осветителя (фото 7).

  Фото 7.

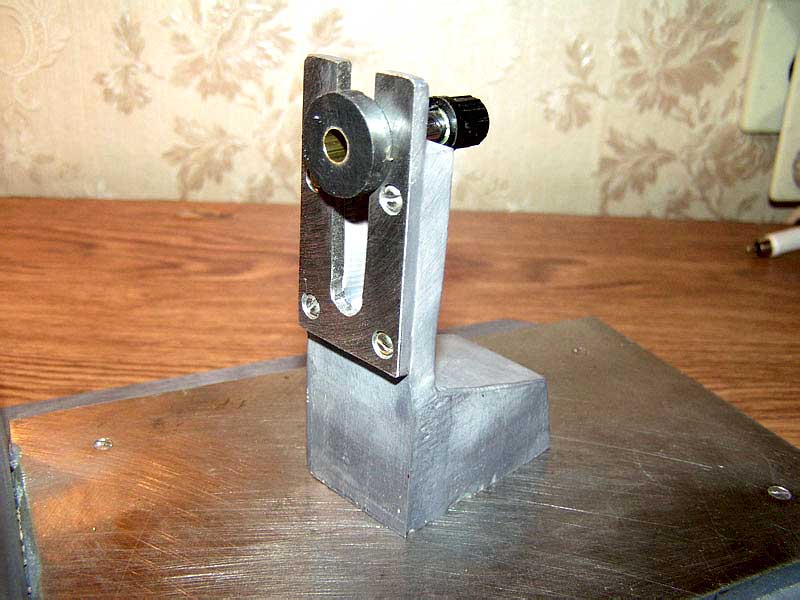

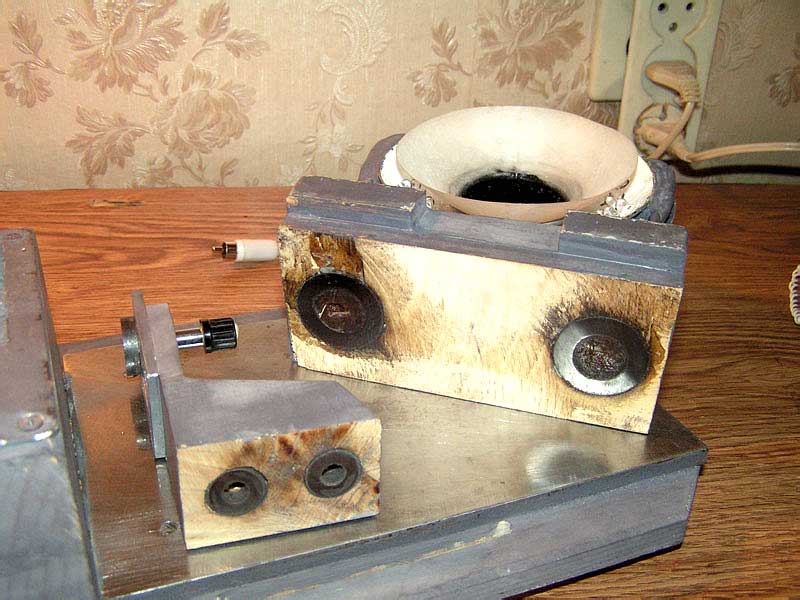

• 4. Держатель для насекомого (фото 8) имеет магнит не только на основании, но и на вертикальной стальной плоскости. В отверстии магнита вставлена латунная трубка, внутри находится изолоновое наполнение, плотно держащее энтомологическую булавку. Пластиковая ручка на конце трубки позволяет ориентировать насекомое на булавке, а прорези в вертикальной пластине позволяют опускать и поднимать насекомое.

  Фото 8.




• 5. Блок питания - самодельный с регулятором напряжения (нужно выставлять 6 вольт при моей схеме соединения светодиодов) и выдерживающий силу тока 1 ампер.

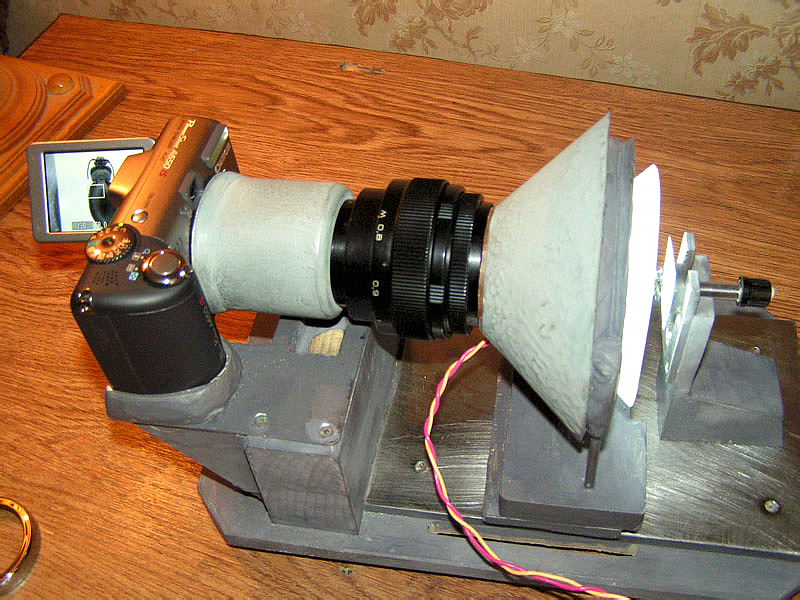

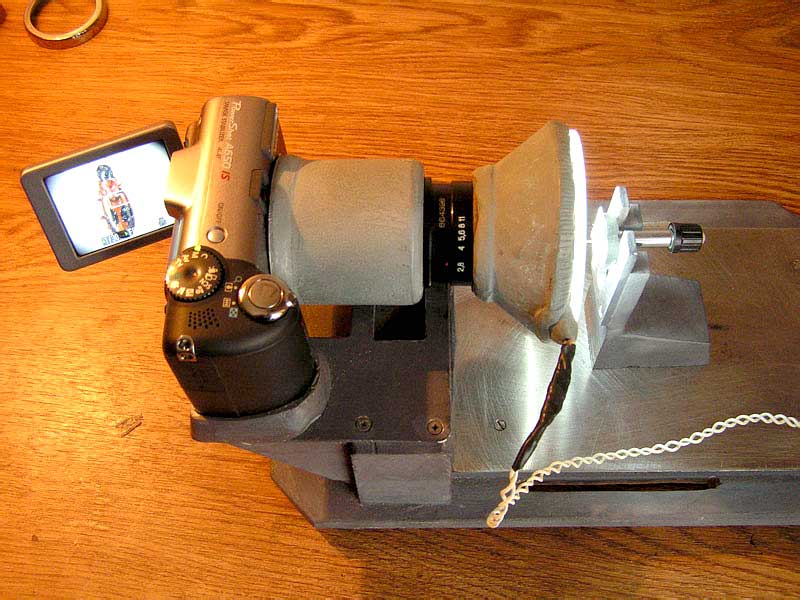

Конструкция в сборе и в работе: (фото 9, 10) с разными обьективами и осветителями. Есть возможность продолжать экспериментировать и с другими обьективами.

Фото 9.

Фото 10.

Сам порядок сьемки стандартный:

• - делается ряд снимков в режиме ручной фокусировки от четкой проработки самых низких частей тела до самых выпуклых;
• - используя программу Helicon Focus, получают результирующее изображение;
• - обрабатывают изображение в ФотоШопе до нужных кондиций.

Успехов!
